公眾號(hào)
當(dāng)前位置：首頁(yè) > 蒸壓加氣混凝土(ALC/AAC）板材
AAC(蒸壓加氣混凝土)自保溫板是以超細(xì)高品位高活性硅質(zhì)材料和鈣質(zhì)材料為主要原料，二水石膏作調(diào)節(jié)劑，硅灰、納米碳酸鈣、石墨烯、活性激發(fā)劑等作添加劑，采用物理化學(xué)復(fù)合發(fā)氣技術(shù)和水化礦物晶核導(dǎo)向技術(shù)，經(jīng)攪拌澆注、發(fā)氣靜養(yǎng)、切割和蒸壓養(yǎng)護(hù)等工藝制成的具有均勻細(xì)密多孔結(jié)構(gòu)的硅酸鹽混凝土板材。與普通蒸壓加氣混凝土板材生產(chǎn)相比，其可以做到容重更輕，強(qiáng)度更高，導(dǎo)熱系數(shù)更低，干燥收縮值更小，隔音效果更好，是蒸壓加氣混凝土制品的升級(jí)產(chǎn)品。
AAC自保溫板原材料符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)GB/T15762-2020《蒸壓加氣混凝土板》的有關(guān)規(guī)定。
AAC自保溫板應(yīng)用設(shè)計(jì)及驗(yàn)收標(biāo)準(zhǔn)依據(jù)：
1)GB/T11968-2020《蒸壓加氣混凝土砌塊》、GB/T15762-2020《蒸壓加氣混凝土板》;
2)GB50176-2016《民用建筑熱工設(shè)計(jì)規(guī)范》及各省份地區(qū)對(duì)應(yīng)的地方建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn);
3)19CJ85-1《裝配式建筑蒸壓加氣混凝土板圍護(hù)系統(tǒng)》、13J104《蒸壓加氣混凝土砌塊、板材構(gòu)造》;
4)JGJ/T17-2020《蒸壓加氣混凝土制品應(yīng)用技術(shù)標(biāo)準(zhǔn)》等。

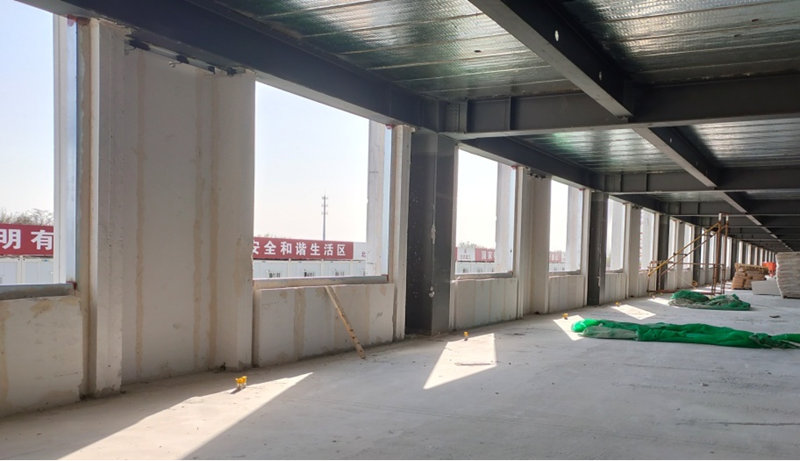

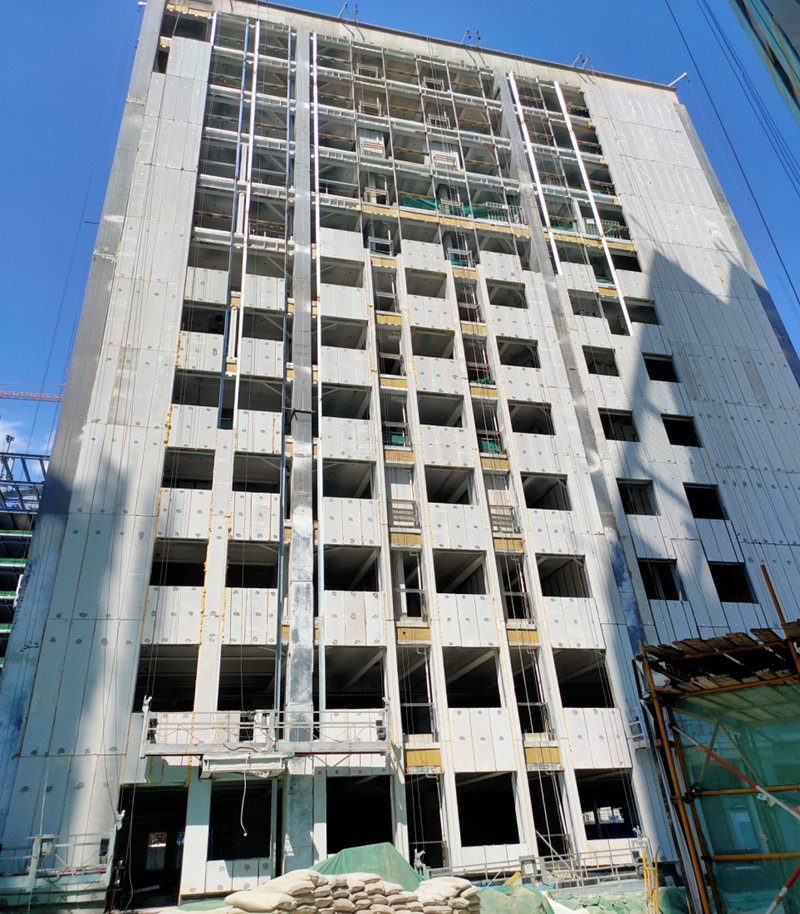

產(chǎn)品應(yīng)用特點(diǎn)
綠色、節(jié)能
蒸壓加氣混凝土板采用干法作業(yè)安裝施工，同時(shí)切割量小，建筑垃圾產(chǎn)生量少，施工環(huán)境好;
產(chǎn)品導(dǎo)熱系數(shù)低，根據(jù)建筑節(jié)能要求計(jì)算，選擇合適厚度的AAC自保溫板即可滿足節(jié)能要求，無(wú)需再做外墻外保溫系統(tǒng)或內(nèi)保溫系統(tǒng)。
耐久性好
采用AAC自保溫板，尺寸精確，施工精度高，整體性好，能有效解決傳統(tǒng)墻體與保溫及飾面層的結(jié)合不牢固而造成的空鼓、開裂、脫落等風(fēng)險(xiǎn)隱患;因不需要再做外保溫層，建筑結(jié)構(gòu)和保溫實(shí)現(xiàn)一體化，不存在安全隱患;AAC自保溫板本身是一種無(wú)機(jī)硅酸鹽材料，安全且耐候性好，與建筑同壽命，減少后期外墻的維修和拆除翻新作業(yè)。
防火性能好
AAC自保溫板是一種無(wú)機(jī)硅酸鹽材料，屬于不燃燒材質(zhì)，且無(wú)需再做保溫處理，整個(gè)墻體可以達(dá)到A級(jí)防火要求，徹底消除因做保溫而引起的火災(zāi)隱患。
施工流程簡(jiǎn)便
AAC自保溫板施工工序包括：固定焊接件工序、攪拌工序、拼裝工序、抹灰工序、刷漆噴涂工序等;
工期短
通過參與工種和施工流程對(duì)比，使用AAC自保溫板比使用普通砌塊節(jié)省本階段施工一半的工期，比使用普通AAC板節(jié)省四分之一的工期。
裝配率得分高
按照GB/T51129-2017《裝配式建筑評(píng)價(jià)標(biāo)準(zhǔn)》的“表4.0.1裝配式建筑評(píng)分表”中第二大類“圍護(hù)墻和內(nèi)隔墻”細(xì)則計(jì)算，采用AAC自保溫板作為外圍護(hù)墻，僅此一項(xiàng)措施zui高可以得到10分的裝配率得分，在一些評(píng)分標(biāo)準(zhǔn)細(xì)分且嚴(yán)格的省份zui高也可以拿到9分的裝配率得分。
技術(shù)參數(shù)
表1 AAC自保溫板技術(shù)參數(shù)
技術(shù)指標(biāo) | 技術(shù)指標(biāo) | 標(biāo)準(zhǔn)值 | 備注 | |
干密度級(jí)別 | 新ⅠB04 | 新ⅠB04 | GB/T15762-2020、19CJ85-1 | |
干密度（Kg/m3） | 405~440 | ≤450 | ||
抗壓強(qiáng)度（MPa） | 平均值 | ≥3.5 | ≥3.5 | |
單組zui小值 | ≥2.8 | ≥2.5 | ||
干燥收縮值（mm/m） | 標(biāo)準(zhǔn)法 | ≤0.4 | ≤0.5 | |
抗凍性 | 質(zhì)量損失（%） | ≤2.5 | ≤5.0 | |
凍后強(qiáng)度（MPa） | ≥2.5 | ≥2.5 | ||
導(dǎo)熱系數(shù)（干態(tài)）[W/(m·k)] | 0.09~0.1 | ≤0.10 | ||
燃燒性能 | A 級(jí) | GB9624-2012 | ||
150mm厚度板材 耐火極限（h） | ≥4 | |||
200mm厚度板材 空氣聲計(jì)權(quán)隔聲量Rw(dB) | ≥48 | |||
表2 AAC自保溫板尺寸偏差
項(xiàng)目 | 尺寸偏差值 | 標(biāo)準(zhǔn)值 | 備注 |
長(zhǎng)度L（mm） | ±3 | ±4 | GB/T15762-2020 |
寬度B（mm） | 0 -1.5 | 0 -4 | |
厚度D（mm） | ±1 | +1 -3 | |
側(cè)向彎曲（mm） | ≤0.3L/1000 | ≤L/1000 | |
對(duì)角線差（mm） | ≤0.3L/600 | ≤L/600 | |
表面平整（mm） | ≤1.5 | ≤3 |
長(zhǎng)度L（mm） | 寬度B（mm） | 厚度D（mm） |
1800~6000 | 600 | 200、250、300 |
注：根據(jù)節(jié)能計(jì)算及客戶要求，如需其他規(guī)格可由供需雙方協(xié)商確定 | ||
聯(lián)系人：郭總13939158007
銷售部辦公室：0391-5089185
綜合部辦公室：0391-5089186
郵 箱：jzhd0019@163.com
地 址：沁陽(yáng)市沁北產(chǎn)業(yè)集聚區(qū)焦克路北003號(hào)（校尉營(yíng)村南）
0391-5089185
公眾號(hào)
